Bourdon csöves nyomásmérő alkalmazása

Vízellátás

Vegyi Feldolgozó Üzem

Mezőgazdasági öntözés

Autóipari

tengeri

Repülőgép

HVAC

A Bourdon csöves nyomásmérő előnyei

Alacsony költségű

Egyszerű felépítés

Nagy mérési pontosság

Széles választékban kapható

Használható erős vibrációs alkalmazással és dinamikus nyomásterheléssel

A Bourdon csőnyomásmérő referenciaszabványai

ANSI B40.1

EN837

A Bourdon-csöves nyomásmérő működési vezetője

Ez a nyomásmérő egy csővezetékhez van rögzítve a bemeneti csőnél (A). A bemeneti csövet a foglalatblokk (B) tartja a helyén. A nyomás a Bourdon cső (C) álló végébe áramlik. A nyomás a C alakú Bourdon csövön (D) keresztül oszlik el. Ennek a nyomásnak a hatására a C-alak kiegyenesedik. Egy forgócsap és forgócsap (E) köti össze az egyengető mozgást a Bourdon-cső mozgó végén lévő szektorfogaskerékkel (F). A hajtóműnek köszönhetően a Bourdon cső mozgó végének mozgása felerősödik, így egy nagyon csekély nyomásváltozás a jelzőtű (G) jelentős elmozdulását eredményezi. Általában a mutató balról jobbra mozog egy körkörös pályán egy kalibrált skálán. A nyomás csökkenése azt eredményezi, hogy a Bourdon cső visszatér eredeti helyzetébe.

Bourdon csöves nyomásmérő kategória

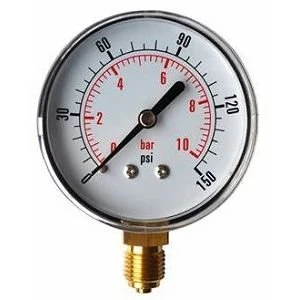

Szabványos száraz nyomásmérő

A szabványos száraz nyomásmérő olyan folyadékok, gázok, gőzök vagy vákuum nyomásának mérésére alkalmas, amelyek nem kristályosak és nem konkrecionálisak, és nincsenek robbanásveszélyesek, és nem erodálják az acélt és a rézötvözetet.

Névleges méret	1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150)
Nyomástartomány	{{0}}–0 – 24 bar, 0–1000 bar 30 inHg – 15000 psi
Pontosság	±1 százalék , ±1,6 százalék , ±2,5 százalék
Működési hőm.	-20 fok --70 fok
Ügy	Rozsdamentes acél, acél, műanyag
Bourdon cső	Foszfor bronz
Kapcsolat	Sárgaréz vagy rozsdamentes acél
Mozgalom	Sárgaréz vagy rozsdamentes acél
Tárcsa	Alumínium, fekete
Ablak	Üveg vagy műanyag
cérna	1/8", 1/4", 3/8", 1/2" PT BSP NPT
Kapcsolat	1/2", 3/8", 1/4", 1/8" BSP NPT PT

Folyadékkal töltött nyomásmérő

A folyadékkal töltött nyomásmérő csillapító folyadékkal van feltöltve, jó ütésállósággal, olyan helyekre alkalmas, ahol a közeg nyomása intenzíven változik, és nyomássokk van, vagy hirtelen felszabadul a nyomás, képes mérni a gázt és a folyadékot, stb.

Névleges méret	1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150)
Nyomástartomány	{{0}}—0bar, 0-1000 bar
Pontosság	±1 százalék , ±1,6 százalék , ±2,5 százalék
Működési hőm.	-20 fok --70 fok
Ügy	Rozsdamentes acél
Gyűrű	Rozsdamentes acél, bajonett típusú vagy krimpelt típus
Bourdon cső	Foszforbronz vagy rozsdamentes acél 60 bar vagy annál kisebb: C típus >60 bar: Helikális típus
Kapcsolat	Sárgaréz vagy rozsdamentes acél
Mozgalom	Sárgaréz vagy rozsdamentes acél
Tárcsa	Alumínium, fekete
Ablak	Üveg vagy műanyag
cérna	1/8", 1/4", 3/8", 1/2" PT BSP NPT
Kapcsolat	1/2", 3/8", 1/4", 1/8" BSP NPT PT
Tölt	Glicerin (standard) SiIicone (opcionális)
Tömítés/Betöltő sapka	Neoprén vagy szilikagél

Rozsdamentes acél nyomásmérő

A rozsdamentes acél nyomásmérő folyadék, gáz és szár vagy vákuum nyomásának mérésére alkalmas, amelyek nem kristályosak és nem konkrecionálisak, és nem okoznak robbanásveszélyt és nem erodálják az acélt.

Névleges méret	1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150)
Nyomástartomány	{{0}}—0bar, 0-1000 bar
Pontosság	±1 százalék , ±1,6 százalék , ±2,5 százalék
Működési hőm.	-20 fok --70 fok
Ügy	Rozsdamentes acél nyomószellőzővel
Gyűrű	Rozsdamentes acél, bajonett típusú
Bourdon cső	Rozsdamentes acél 60 bar vagy annál kisebb: C típus >60 bar: Helikális típus
Kapcsolat	Rozsdamentes acél
Mozgalom	Rozsdamentes acél
Tárcsa	Alumínium, fekete
Ablak	Üveg
cérna	1/8", 1/4", 3/8", 1/2" PT BSP NPT
Kapcsolat	1/2", 3/8", 1/4", 1/8" BSP NPT PT
Tölt	Glicerin (standard) SiIicone (opcionális)
Tömítés/Betöltő sapka	Neoprén vagy szilikagél
